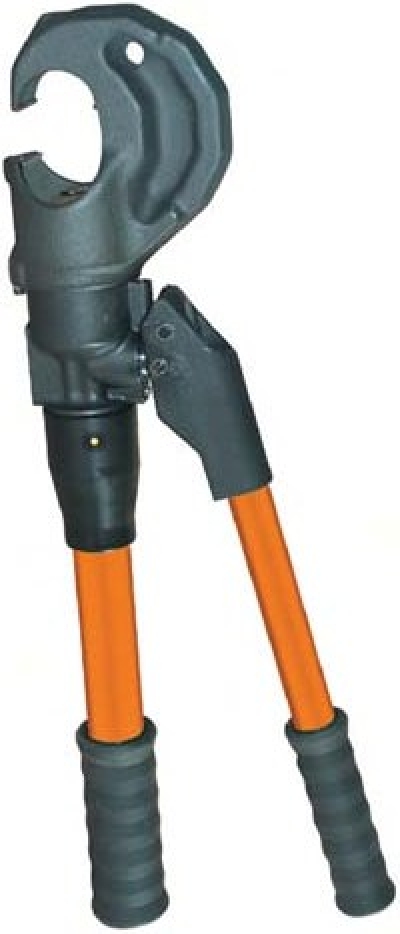

Ручной гидравический инструмент для опрессовки кабеля сечением 10-300 мм2.
Инструмент состоит из ручного рычажного гидравлического привода и С-образной головки, вращающейся на 360°.
Гидравлика встроена в рукоятку инструмента, автоматическое переключение с быстрой подачи на рабочую.
Встроен клапан ограничителя давления.
С гидравлическим ручным инструментом используются шестигранные опрессовочные матрицы согласно DIN 48083.
Технические характеристики
| Усилие прессования: | 130 кН |
| Давление прессования: | 700 бар |
| Вес: | 5,4 кг |
| Размер зева: | 26 мм |
| Длина инструмента: | 545 мм |
Обжимные головки для опрессовки 10-300 мм2 позволяют производить опрессовку кабельных наконечников и соединителей из меди и алюминия. Для обжимки используются шестигранные опрессовочные матрицы согласно DIN 48083. Для привода обжимных головок мы рекомендуем использовать электрогидравлический насос Арт. № 02027 или ножной насос Арт. № 02121.
Технические характеристики
| Усилие прессования: | 130 кН |
| Давление прессования: | 700 бар |
| Вес: | 3,9 или 4,6 кг |
| Размер зева: | 26 или 38 мм |
| Длина инструмента: | 245 или 275 мм |
| Наименование | Арт. № |
| Ручной гидравлический инструмент для опрессовки | 03361 |
| Головка для опрессовки, размер зева 26 мм | 03360 |
| Головка для опрессовки, размер зева 38 мм | 03380 |
Шестигранные опрессовочные матрицы, сечение мм2
| Подходят для прессов Арт. № 03360/03380/03361 | ||||
Индекс по DIN | Ширина опрессовки | Медь | Алюминий | Арт. № |
8 | 14 | 16 | --- | 03365 |
10 | 14 | 25 | --- | 03366 |
12 | 12 | 35 | 25 | 03367 |
14 | 12 | 50 | 35 | 03368 |
16 | 12 | 70 | 50 | 03369 |
18 | 12 | 95 | 70 | 03370 |
20 | 12 | 120 | --- | 03371 |
22 | 14 | 150 | 95 + 120 | 03372 |
25 | 14 | 185 | 150 | 03373 |
28 | 14 | 240 | 185 | 03374 |
32 | 5 | 300 | 240 | 03376 |
34 | 5 | --- | 300 | 03377 |
