КОМПАКТНАЯ РУЧНАЯ ГИДРАВЛИКА

КОМПАКТНАЯ РУЧНАЯ ГИДРАВЛИКА

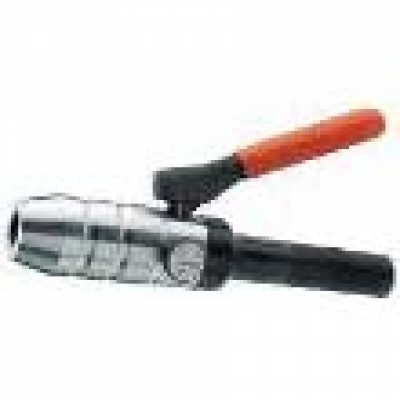

Наибольшей популярностью среди прессов для штамповки отверстий с предварительным засверливанием в листовом металле пользуется ручной гидравлический пресс КОМПАКТ. Он позволяет получать отверстия различных диаметров и форм в металле толщиной до 3 мм. Пресс изготовлен из алюминия, весит всего 1,6 кг, имеет самовозвратную ручку, удобен и легок в эксплуатации. Этим он выгодно отличается от подобных инструментов других производителей.





Производительность:листовая сталь
круглые отверстия до O 85,0 мм2,0 мм, F=370 Н/мм2
круглые отверстия до O 64,0 мм3,0 мм, F=370 Н/мм2
квадратные отверстия до 68,0х68,0 мм2,0 мм, F=370 Н/мм2
прямоугольные отверстия до 36,0х112,0 мм2,0 мм, F=370 Н/мм2
 специальная листовая сталь
круглые отверстия до O 64,0 мм2,5 мм, F=600 Н/мм2

Вес:1,6 кг
Усилие резки:75 кН
Макс. рабочее давление:650 бар





Инструментальные наборы КОМПАКТ

для нормальной стали

Ручной гидравлический пресс Компакт Арт. № 02001:

  • 1 шт. ручной гидравлический пресс Компакт из алюминия;
  • 1 шт. гидравлический винт O 19,0 мм;
  • 1 шт. гидравлический винт O 19,0х9,5 мм;
  • 1 шт. черновое сверло HSS O 11,0 мм;
  • 1 комплект промежуточных втулок (3 шт.).



Инструментальный набор Компакт PG Арт. № 02006:

  • 1 шт. ручной гидравлический пресс Компакт из алюминия;
  • 8 шт. пуансонов и матриц Стандарт PG 9/11/13/16/21/29/36/42;
  • 1 шт. гидравлический винт O 19,0 мм;
  • 1 шт. гидравлический винт O 19,0х9,5 мм;
  • 1 шт. черновое сверло HSS O 11,0 мм;
  • 1 комплект промежуточных втулок (3 шт.).



Инструментальный набор Компакт Тристар PG Арт. № 01752:

  • 1 шт. ручной гидравлический пресс Компакт из алюминия;
  • 9 шт. пуансонов и матриц Тристар PG 9/11/13/16/21/29/36/42/48;
  • 1 шт. гидравлический винт O 19,0 мм;
  • 1 шт. гидравлический винт O 19,0х9,5 мм;
  • 1 шт. черновое сверло HSS O 10,0 мм;
  • 1 комплект промежуточных втулок (3 шт.).



Инструментальный набор Компакт Тристар метрический  Арт. № 01765:

  • 1 шт. ручной гидравлический пресс Компакт из алюминия;
  • 5 шт. пуансонов и матриц Тристар O 16,2/20,4/25,4/32,5/40,5;
  • 1 шт. гидравлический винт O 19,0 мм;
  • 1 шт. гидравлический винт O 19,0х9,5 мм;
  • 1 шт. черновое сверло HSS O 10,0 мм;
  • 1 комплект промежуточных втулок (3 шт.).



Инструментальный набор Компакт Тристар метрический Арт. № 01758:

  • 1 шт. ручной гидравлический пресс Компакт из алюминия;
  • 7 шт. пуансонов и матриц Тристар O 16,2/20,4/25,4/32,5/40,5/50,5/63,5;
  • 1 шт. гидравлический винт O 19,0 мм;
  • 1 шт. гидравлический винт O 19,0х9,5 мм;
  • 1 шт. черновое сверло HSS O 10,0 мм;
  • 1 комплект промежуточных втулок (3 шт.).



для нормальной и специальной стали

Инструментальный набор Компакт Тристар Плюс PG Арт. № 01650:

  • 1 шт. ручной гидравлический пресс Компакт из алюминия;
  • 8 шт. пуансонов и матриц Тристар Плюс PG 9/11/13/16/21/29/36/42;
  • 1 шт. гидравлический винт O 19,0 мм;
  • 1 шт. гидравлический винт O 19,0х11,1 мм;
  • 1 шт. черновое сверло HSS O 11,5 мм;
  • 1 комплект промежуточных втулок (3 шт.).



Инструментальный набор Компакт Тристар Плюс метрический Арт. № 01642:

  • 1 шт. ручной гидравлический пресс Компакт из алюминия;
  • 5 шт. пуансонов и матриц Тристар O 16,2/20,4/25,4/32,5/40,5;
  • 1 шт. гидравлический винт O 19,0 мм;
  • 1 шт. гидравлический винт O 19,0х11,1 мм;
  • 1 шт. черновое сверло HSS O 11,5 мм;
  • 1 комплект промежуточных втулок (3 шт.).



Инструментальный набор Компакт Тристар Плюс метрический Арт. № 01654:

  • 1 шт. ручной гидравлический пресс Компакт из алюминия;
  • 7 шт. пуансонов и матриц Тристар O 16,2/20,4/25,4/32,5/40,5/50,5/63,5;
  • 1 шт. гидравлический винт O 19,0 мм;
  • 1 шт. гидравлический винт O 19,0х11,1 мм;
  • 1 шт. черновое сверло HSS O 11,5 мм;
  • 1 комплект промежуточных втулок (3 шт.).



Еще один пресс - КОМПАКТ КОМБИ - имеет вращающуюся на 360° головку и позволяет производить штамповку под углом 90° в любом направлении. Такой инструмент просто незаменим при доработках уже собранных шкафов и щитов, он позволяет проделать отверстие в любом труднодоступном месте.



Производительность:листовая сталь
круглые отверстия до O 85,0 мм2,0 мм, F=370 Н/мм2
круглые отверстия до O 64,0 мм3,0 мм, F=370 Н/мм2
квадратные отверстия до 68,0х68,0 мм2,0 мм, F=370 Н/мм2
прямоугольные отверстия до 36,0х112,0 мм2,0 мм, F=370 Н/мм2
 специальная листовая сталь
круглые отверстия до O 64,0 мм2,5 мм, F=600 Н/мм2

Вес:1,9 кг
Усилие резки:75 кН
Макс. рабочее давление:650 бар









Инструментальные наборы КОМПАКТ КОМБИ

Ручной гидравлический пресс Компакт Комби Арт. № 02050:

  • 1 шт. ручной гидравлический пресс Компакт Комби из алюминия;
  • 1 шт. гидравлический винт O 19,0 мм;
  • 1 шт. гидравлический винт O 19,0х9,5 мм;
  • 1 шт. черновое сверло HSS O 11,0 мм;
  • 1 комплект промежуточных втулок (3 шт.).



для нормальной стали

Инструментальный набор Компакт Комби Стандарт PG Арт. № 02052:

  • 1 шт. ручной гидравлический пресс Компакт Комби из алюминия;
  • 10 шт. пуансонов и матриц Стандарт PG 7/9/11/13/16/21/29/36/42/48;
  • 1 шт. гидравлический винт O 19,0 мм;
  • 1 шт. гидравлический винт O 19,0х9,5 мм;
  • 1 шт. черновое сверло HSS O 11,0 мм;
  • 1 комплект промежуточных втулок (3 шт.).



Инструментальный набор Компакт Комби Тристар PG Арт. № 01753:

  • 1 шт. ручной гидравлический пресс Компакт Комби из алюминия;
  • 9 шт. пуансонов и матриц Тристар PG 9/11/13/16/21/29/36/42/48;
  • 1 шт. гидравлический винт O 19,0 мм;
  • 1 шт. гидравлический винт O 19,0х9,5 мм;
  • 1 шт. черновое сверло HSS O 10,0 мм;
  • 1 комплект промежуточных втулок (3 шт.).



Инструментальный набор Компакт Комби Тристар метрический Арт. № 01766:

  • 1 шт. ручной гидравлический пресс Компакт Комби из алюминия;
  • 5 шт. пуансонов и матриц Тристар O 16,2/20,4/25,4/32,5/40,5;
  • 1 шт. гидравлический винт O 19,0 мм;
  • 1 шт. гидравлический винт O 19,0х9,5 мм;
  • 1 шт. черновое сверло HSS O 10,0 мм;
  • 1 комплект промежуточных втулок (3 шт.).



Инструментальный набор Компакт Комби Тристар метрический Арт. № 01759:

  • 1 шт. ручной гидравлический пресс Компакт Комби из алюминия;
  • 7 шт. пуансонов и матриц Тристар O 16,2/20,4/25,4/32,5/40,5/50,5/63,5;
  • 1 шт. гидравлический винт O 19,0 мм;
  • 1 шт. гидравлический винт O 19,0х9,5 мм;
  • 1 шт. черновое сверло HSS O 10,0 мм;
  • 1 комплект промежуточных втулок (3 шт.).



для нормальной и специальной стали

Инструментальный набор Компакт Комби Тристар Плюс PG Арт. № 01651:

  • 1 шт. ручной гидравлический пресс Компакт Комби из алюминия;
  • 8 шт. пуансонов и матриц Тристар PG 9/11/13/16/21/29/36/42;
  • 1 шт. гидравлический винт O 19,0 мм;
  • 1 шт. гидравлический винт O 19,0х11,1 мм;
  • 1 шт. черновое сверло HSS O 11,5 мм;
  • 1 комплект промежуточных втулок (3 шт.).



Инструментальный набор Компакт Комби Тристар Плюс метрический Арт. № 01643:

  • 1 шт. ручной гидравлический пресс Компакт Комби из алюминия;
  • 5 шт. пуансонов и матриц Тристар O 16,2/20,4/25,4/32,5/40,5;
  • 1 шт. гидравлический винт O 19,0 мм;
  • 1 шт. гидравлический винт O 19,0х11,1 мм;
  • 1 шт. черновое сверло HSS O 11,5 мм;
  • 1 комплект промежуточных втулок (3 шт.).



Инструментальный набор Компакт Тристар Плюс Комби метрический Арт. № 01655:

  • 1 шт. ручной гидравлический пресс Компакт Комби из алюминия;
  • 7 шт. пуансонов и матриц Тристар O 16,2/20,4/25,4/32,5/40,5/50,5/63,5
  • 1 шт. гидравлический винт O 19,0 мм;
  • 1 шт. гидравлический винт O 19,0х11,1 мм;
  • 1 шт. черновое сверло HSS O 11,5 мм;
  • 1 комплект промежуточных втулок (3 шт.).



ГИДРАВЛИЧЕСКИЙ ПРЕСС КОМПАКТ С ЭЛЕКТРОПРИВОДОМ от высокопроизводительного аккумулятора 18 В для пробивания круглых, квадратных и прямоугольных отверстий в распределительных шкафах и распределительном оборудовании.

Легкий на вес и простой в управлении благодаря высокопрочной головке из алюминия.

  • легкость и удобство, всего 3,7 кг, включая батарею;
  • с предохранительным клапаном для контроля давления;
  • высокопроизводительный приводной двигатель с эргономичной ручкой "Softtouch";
  • батарея может быть установлена в двух положениях, что позволяет подобрать наиболее удобную балансировку.





Отверстия:
круглыедо O 80,0 мм (3,0 мм St 37, 2,0 мм хромникелевая сталь)
квадратные/прямоугольные68х68 мм (3,0 мм St 37, 2,0 мм хромникелевая сталь)
 92х92 мм только со специальным винтом и промежуточными втулками
 (2,0 мм St 37, 1,5 мм хромникелевая сталь)

Усилие резки:80 кН с предохранительным клапаном
Батарея:18 В, 3,0 Ахч NiMH
Время заряда:45 мин. после полной разрядки
Количество циклов зарядки:~ 500 при нормальных условиях
Условия эксплуатации:0° - + 40°С, снижение емкости при температуре 0°С
Вес:3,7 кг (с аккумулятором), 2,7 кг (без аккумулятора), 7,8 кг (вес комплекта без штампа)





Зарядное устройство: для зарядки всех аккумуляторов 18-28 В, совместимо с никель-кадмиевыми (NiCD), никель-металл-гидридными (NiMH) и литий-ионными (Li-Ionen) аккумуляторами. Автоматический контроль температуры. Режим подзарядки малым током предотвращает перезарядку аккумулятора. Светодиод показывает степень заряженности.





Наибольший o, мм

Материал

Время пробивания

Количество отверстий на заряд батареи

22,5

St 37 2,0 мм

5 сек.

190

63,5

St 37 2,0 мм

7 сек.

100

68х68

St 37 2,0 мм

7 сек.

70





Комплект поставки:

  • 1 шт. аккумуляторный гидравлический пресс Компакт Арт. № 02070;
  • 2 аккумулятора 18 В, зарядное устройство 18-28 В;
  • 1 шт. гидравлический винт - 9,5х19,0 мм Арт. № 02003;
  • 1 шт. гидравлический винт - 19,0х120,0 мм Арт. № 02002;
  • 1 комплект промежуточных втулок Арт. № 02004;
  • 1 шт. черновое сверло O 11,0 мм, Арт. № 08023.





Комплектующие:Арт. №
Дополнительный аккумулятор

02071

Зарядное устройство 220-240 В

02072

Аккумуляторный гидравлический пресс Компакт без аккумулятора

02074

Специальный винт для квадратных отверстий 92х92 мм

01395

Специальная промежуточная втулка для квадратных отверстий 92х92 мм

01396







Гидравлический ручной пресс КОМПАКТ ФЛЕКС - идеальное устройство для работы на ограниченном пространстве.





Производительность:листовая сталь
круглые отверстия до O 85,0 мм2,0 мм, F=370 Н/мм2
круглые отверстия до O 64,0 мм3,0 мм, F=370 Н/мм2
квадратные отверстия до 68,0х68,0 мм2,0 мм, F=370 Н/мм2
прямоугольные отверстия до 36,0х112,0 мм2,0 мм, F=370 Н/мм2
 специальная листовая сталь
круглые отверстия до O 64,0 мм2,5 мм, F=600 Н/мм2
квадратные отверстия до 68,0х68,0 мм2,0 мм, F=600 Н/мм2

Вес:2,0 кг
Усилие резки:75 кН
Макс. рабочее давление:650 бар
Длина гидравлического шланга:600 мм





Комплект поставки:

  • 1 шт. гидравлический ручной пресс Компакт Флекс;
  • 1 шт. гидравлический винт O 19,0 мм;
  • 1 шт. гидравлический винт O 19,0х9,5 мм;
  • 1 комплект промежуточных втулок (3 шт.);
  • 1 шт. черновое сверло HSS O 11,0 мм.





Наименование

Арт. №

Комплект - Компакт Флекс в транспортировочном кейсе

02065

Ручной гидравлический пресс Компакт Флекс (отдельно)

02066
