LPV МАШИНА ДЛЯ ГИБКИ И ПЕРФОРАЦИИ ТОКОПРОВОДЯЩИХ ШИН Alfra

LPV МАШИНА ДЛЯ ГИБКИ И ПЕРФОРАЦИИ ТОКОПРОВОДЯЩИХ ШИН Alfra

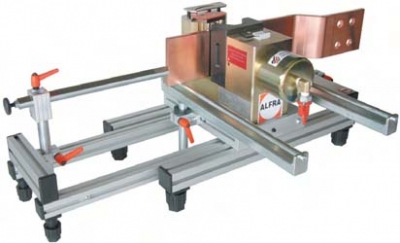

Прибор состоит из опорной рамы с креплением для установки базового устройства и предназначен для гибки и перфорации токоведущих шин 120х12 мм. Для гибки и перфорации предусмотрены соответствующие легкозаменяемые направляющие с роликами, регулируемыми по высоте. Для регулировки расположения отверстий наряду с регулировкой по высоте используется также продольный ограничительный упор.

Чтобы облегчить работу с длинными медными шинами, можно использовать выдвижную раму с опорной стойкой около 700 мм. Все упоры и опорные подставки легко и быстро фиксируются с помощью зажимного рычага.





Технические характеристики

Гибка


Максимальный размер шины (ширина х толщина):120,0х12,0 мм
Угол гибки:свыше 90°
Минимальное плечо изгиба:50,0 мм
Минимальная U-гибка:100,0 мм
Минимальная Z-гибка:72,0 мм

Перфорация


Круглые отверстия:O 6,6-21,5 мм
Овальные отверстия, макс. o:21,0 мм
Максимальная толщина материала:12,0 мм
Максимальная ширина материала:110,0 мм по центральной оси
Размеры (ДхШхВ):615х370х315 мм
Вес:44 кг







НаименованиеАрт. №
Базовое устройство в комплекте со сгибочной матрицей и угломером (без привода)03256





Комплектующие для гибочно-перфорационной машины для обработки шин

Пуансоны



o, мм

Сбрасыватель и пластина

Метрическое резьбовое соединение

Толщина материала, мм

Арт. №

6,6

х

6,0

5

03204

9,0

х

8,0

6

03205

9,5

х

8,0

6

03206

11,0

х

10,0

12

03207

11,5

х

10,0

12

03208

13,5

х

12,0

12

03209

14,0

х

12,0

12

03210

17,5

0

16,0

12

03211

18,0

0

16,0

12

03212

21,0

0

20,0

12

03213

21,5

0

20,0

12

03214



х - с неопреновым сбрасывателем и нажимной пластиной

0 - с неопреновым сбрасывателем без нажимной пластины



Матрицы



Матрицы -S-

Матрицы -L-

Макс. толщина меди

Арт. №

Макс. толщина меди

Арт. №

6,6

5

03215

6,6

5

03230

9,0

5

03216

9,0

6

03231

9,5

5

03217

9,5

6

03232

11,0

5

03218

11,0

12

03233

11,5

5

03219

11,5

12

03234

13,5

5

03220

13,5

12

03235

14,0

5

03221

14,0

12

03236

17,5

5

03222

17,5

12

03237

18,0

5

03223

18,0

12

03238

21,0

5

03224

21,0

12

03239

21,5

5

03225

21,5

12

03240





Пуансоны и матрицы для овальных отверстий, макс. o=21 мм





Арт. №

Толщина материала до 5 мм

03226

Толщина материала до 12 мм

03241

Дополнительная информация

  • Производитель: Alfra

Заказ товара

Продукт*

Ваше имя*

Ваш e-mail*

Комментарий:
