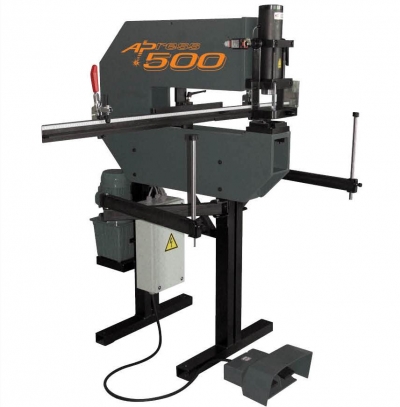

СТАЦИОНАРНЫЙ СТАНОК AP 500 LPV Alfra

СТАЦИОНАРНЫЙ СТАНОК AP 500 LPV Alfra


AP 500 LPVПресс был разработан для производителей распределительных шкафов и комплектных распределительных устройств для быстрой пробивки круглых, квадратных, прямоугольных или специальных отверстий до 2000х1000 мм и высотой кромки 30 мм в дверях распределительных шкафов. Возможна вырубка отверстий в краевых зонах.



Преимущества АР 500 LPV:

  • прочный корпус жесткой и устойчивой к деформации сварной конструкции на подставках с резинометаллическими упругими элементами;
  • поворотный пульт управления с цифровой индикацией, аварийным выключателем и электрическими кнопками;
  • гидроцилиндр двухстороннего действия прифланцован к корпусу машины с силовым геометрическим замыканием;
  • устойчивый к перекосу поршневой шток O 55 мм из улучшенной специальной стали с устройством для фиксации инструмента;
  • матричное ложе закреплено на корпусе пресса с силовым замыканием;
  • быстрая смена инструмента помогает в решении задач с разнообразными вариантами пробивки;
  • прижимное устройство смонтировано с электрическим защитным блокиратором для предотвращения несчастных случаев;
  • продольно-глубинный упор, регулируемый по высоте, поставляется в 2-х вариантах;
  • индикация на мерной ленте для упора по длине и глубине;
  • двухконтурный гидроагрегат с электронасосом, масляным баком и магнитными клапанами (малошумный);
  • двухпедальный ножной переключатель для плавного управления прямым и обратным ходом;
  • при использовании лазерного указателя в качестве опции не требуется предварительного накернивания.





Технические характеристики

Вылет с упором:500 мм
Вылет без упора:540 мм
Длина хода инструмента:66 мм
Усилие штамповки F:48 кН при 130 бар
Мощность двигателя:0,37 кВт
Рабочее напряжение:220 В
Вес:200 кг
Занимаемая площадь:1500х1500 мм
Общая высота:1500 мм
Рабочая высота:1000 мм
Ширина корпуса штампа:130 мм
Глубина корпуса штампа:950 мм
Длина ограничительной планки:1500 мм



Вырубная способность

Круглые отверстия:O 3,2-63,5 мм
Квадратные отверстия:до 46,0х46,0 мм
Фасонные отверстия, макс. диагональ:до 60,0 мм



Толщина материала

Листовая сталь при F=370 Н/мм2:до 3,0  мм
Нержавеющая сталь при F=600 Н/мм2:до 2,0 мм
Алюминий при F=22:до 4,0 мм
Пригодные для штамповки пластмассы:до 4,0 мм



Все инструменты для прессов AP 250 - AP 800 изготовлены из специальной инструментальной стали и обладают особой геометрией режущей кромки, разработанной ALFRA. Данный инструмент обеспечивает высококачественную обработку листовой и специальной стали и алюминия.

Собственное производство специальных инструментов!

Дополнительная информация

  • Производитель: Alfra
