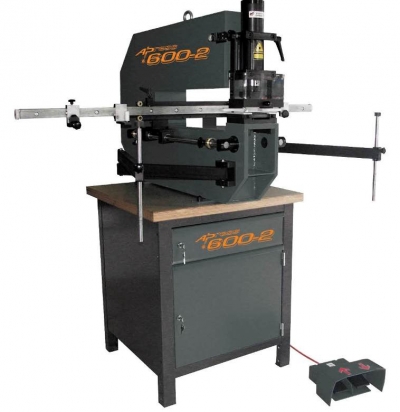

Пресс разработан для производителей распределительных шкафов и комплектных распределительных устройств для быстрой пробивки круглых, квадратных, прямоугольных или специальных отверстий до 2200х1000 мм и высотой кромки 30 мм в дверях распределительных шкафов. Возможна вырубка отверстий в краевых зонах. Быстрая и легкая смена инструмента за несколько секунд, в том числе и без съема заложенной в пресс двери. Упорно-ограничительная система перемещений по осям Х и Y.
Преимущества АР 600-2:
- прочный корпус жесткой и устойчивой к деформации сварной конструкции;
- гидроцилиндр двухстороннего действия прифланцован к корпусу машины с силовым геометрическим замыканием;
- устойчивый к перекосу поршневой шток O 55 мм из улучшенной специальной стали с устройством для фиксации инструмента;
- матричное ложе закреплено на корпусе пресса с силовым замыканием;
- быстрая смена инструмента помогает в решении задач с разнообразными вариантами пробивки;
- прижимное устройство смонтировано с электрическим защитным блокиратором для предотвращения несчастных случаев;
- продольно-глубинный упор в сдвоенных закаленных шариковых направляющих для легкого перемещения;
- цифровая индикация для упора по длине и глубине в качестве опции;
- двухконтурный гидроагрегат с электронасосом, масляным баком и магнитными клапанами (малошумный);
- двухпедальный ножной переключатель для плавного управления прямым и обратным ходом;
- при использовании лазерного указателя в качестве опции не требуется предварительного накернивания.
Технические характеристики | |
| Вылет с упором: | 600 мм |
| Вылет без упора: | 540 мм |
| Длина хода инструмента: | 66 мм |
| Усилие штамповки F: | 60 кН при 165 бар |
| Мощность двигателя: | 0,75 кВт |
| Рабочее напряжение: | 400 В |
| Вес: | 360 кг |
| Занимаемая площадь: | 2000х3000 мм |
| Общая высота: | 1600 мм |
| Рабочая высота: | 1000 мм |
| Ширина корпуса штампа: | 310 мм |
| Глубина корпуса штампа: | 1150 мм |
| Длина ограничительной планки: | 1500 мм |
Вырубная способность | |
| Круглые отверстия: | O 3,2-70,0 мм |
| Квадратные отверстия: | до 68,0х68,0 мм |
| Фасонные отверстия, макс. диагональ: | до 90,0 мм |
Толщина материала | |
| Листовая сталь при F=370 Н/мм2: | до 3,0 мм |
| Нержавеющая сталь при F=600 Н/мм2: | до 2,0 мм |
| Алюминий при F=22: | до 4,0 мм |
| Пригодные для штамповки пластмассы: | до 4,0 мм |
Все инструменты для прессов AP 250 - AP 800 изготовлены из специальной инструментальной стали и обладают особой геометрией режущей кромки, разработанной ALFRA. Данный инструмент обеспечивает высококачественную обработку листовой и специальной стали и алюминия.
Собственное производство специальных инструментов!
