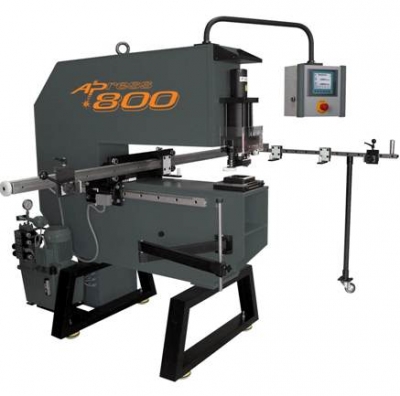

СТАЦИОНАРНЫЙ СТАНОК AP 800 Alfra

СТАЦИОНАРНЫЙ СТАНОК AP 800 Alfra



AP 800Пресс разработан для производителей распределительных шкафов и комплектных распределительных устройств для быстрой пробивки круглых, квадратных, прямоугольных или специальных отверстий до 2200х1000 мм и высотой кромки 40 мм в дверях распределительных шкафов. Возможна вырубка отверстий в краевых зонах. Быстрая и легкая смена инструмента за несколько секунд, в том числе и без съема заложенной в пресс двери. Упорно-ограничительная система перемещений по осям Х и Y.



Преимущества АР 800:

  • прочный корпус жесткой, устойчивой к деформациям сварной конструкции на подставках с резинометаллическими упругими элементами;
  • поворотный пульт управления с цифровой индикацией, аварийным выключателем, электрическими кнопками;
  • гидроцилиндр двойного действия прифланцован к корпусу машины силовым и геометрическим замыканием;
  • устойчивый к деформации поршневой шток O 63 мм из улучшенной специальной стали с устройством для фиксации инструмента;
  • матричное ложе закреплено на корпусе пресса с силовым замыканием;
  • реле возврата поршня экономит рабочее время;
  • комбинация прижим/сбрасыватель экономит рабочее время;
  • быстрая смена инструмента помогает в решении задач с разнообразными вариантами пробивки;
  • упорно-ограничительная система X-Y, легко перемещаемая в жестких и прецизионных направляющих с фасонными роликами;
  • геометрически и динамически замкнутая опора для обрабатываемой детали и зажимное устройство;
  • поворотная опора для заготовки слева от корпуса пресса для удобного приподнятия заготовки;
  • стопорение системы упоров при помощи гидротормозов с электроприводом;
  • цифровое измерение пути и индикатор смещения по осям X и Y с точностью показаний 0,1 мм и точностью измерений 1%;
  • двухконтурный гидроагрегат с электронасосом, масляным баком и магнитными клапанами (малошумный);
  • двухпедальный ножной переключатель для плавного управления прямым и обратным ходом;
  • при использовании лазерного указателя в качестве опции не требуется предварительного накернивания.





Технические характеристики

Вылет с упором:800 мм
Длина хода инструмента:72 мм
Усилие штамповки F:135 кН при 190 бар
Мощность двигателя:1,5 кВт
Рабочее напряжение:400 В
Вес:850 кг
Занимаемая площадь:2360х4440 мм
Общая высота:1700 мм
Рабочая высота:1000 мм
Ширина корпуса штампа:280 мм
Глубина корпуса штампа:1700 мм
Длина зажима детали по оси Х:2200 мм
Длина зажима детали по оси У:1030 мм
Длина ограничительной планки:2500 мм
Путь смещения по оси Х:2000 мм



Вырубная способность

Круглые отверстия:O 3,2-120,0 мм
Квадратные отверстия:до 110,0х110,0 мм
Фасонные отверстия, макс. диагональ:до 140,0 мм



Толщина материала

Листовая сталь при F=370 Н/мм2:до 3,0  мм
Нержавеющая сталь при F=600 Н/мм2:до 2,0 мм
Алюминий при F=22:до 4,0 мм
Пригодные для штамповки пластмассы:до 4,0 мм





Все инструменты для прессов AP 250 - AP 800 изготовлены из специальной инструментальной стали и обладают особой геометрией режущей кромки, разработанной ALFRA. Данный инструмент обеспечивает высококачественную обработку листовой и специальной стали и алюминия.

Собственное производство специальных инструментов!

Дополнительная информация

  • Производитель: Alfra
