Для быстрой вырубки круглых, квадратных, прямоугольных или специальных отверстий БЕЗ предварительного сверления в дверях распределительных шкафов, клеммных коробках, кабельных каналах, корпусах, кабельных вводных панелях и т.д. вплоть до области кромки. Легкая смена инструмента за несколько секунд.

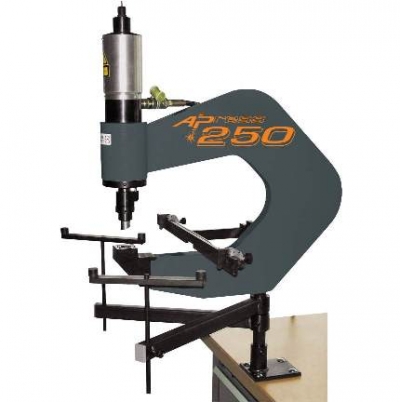

Преимущества АР 250:
- гибкость в использовании: на передвижном основании (опция) или стационарный, с установкой на верстаке;
- быстрая смена инструмента помогает в решении задач с разнообразными вариантами пробивки;
- благодаря специальным держателям для матриц возможна пробивка отверстий рядом с кромкой;
- откидные упоры обеспечивают серийную вырубку отверстий;
- лазерный указатель (опция) помогает избежать процесса накернивания и позволяет производить вырубку отверстий, ориентируясь по нанесенным карандашом меткам;
- в качестве привода мы рекомендуем использовать электрогидравлический насос ALH-600 Арт. № 03190 или АНР 03-01 Арт. № 03853. Необходимо учитывать, что при использовании другого привода скорость движения поршня в направлении штамповки не должна превышать 10 мм в секунду.
Технические характеристики | |
| Вылет с упором: | 250 мм |
| Вылет без упора: | 265 мм |
| Длина хода инструмента: | 50 мм |
| Усилие штамповки F: | 46 кН при 600 бар |
| Гидромуфта: | R 1/4'' |
| Вес без подставки: | 50 кг |
| Вес с подставкой: | 120 кг |
| Занимаемая площадь с подставкой: | O 1000 мм |
Вырубная способность | |
| Круглые отверстия: | O 3,2-40,5 мм |
| Квадратные отверстия: | до 28,0х28,0 мм |
| Прямоугольные отверстия: | до 22,0х30,0 мм |
| Фасонные отверстия, макс. диагональ: | до 40,0 мм |
Толщина материала | |
| Листовая сталь при F=370 Н/мм2: | до 2,5 мм |
| Нержавеющая сталь при F=600 Н/мм2: | до 2,0 мм |
| Алюминий при F=22: | до 4,0 мм |
| Пригодные для штамповки пластмассы: | до 4,0 мм |
Все инструменты для прессов AP 250 - AP 800 изготовлены из специальной инструментальной стали и обладают особой геометрией режущей кромки, разработанной ALFRA. Данный инструмент обеспечивает высококачественную обработку листовой и специальной стали и алюминия.
Специальный инструмент может быть изготовлен на заказ на собственном инструментальном производстве фирмы ALFRA.
