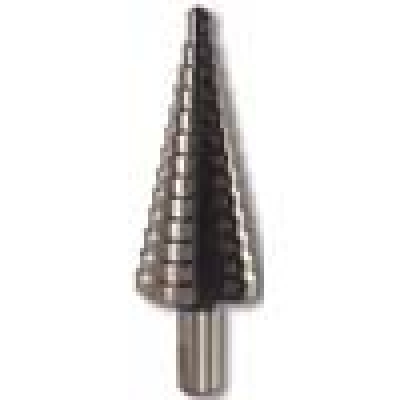

Ступенчатое свело - идеальный инструмент для обработки листового металла (подходит для всех материалов: любая листовая сталь тощиной до 6 мм, специальная листовая сталь, цветные металлы, термопласты, термореактивная пластмасса).
Эти сверла были разработаны для высверливания безупречно круглых по форме, цилиндрических и одновременно очищенных от стружки отверстий.
Ступенчатые сверла предназначены для центрирования, сверления и снятия грата в один прием.
Преимущества:
- сменные центровые сверла значительно увеличивают срок службы многоступенчатых сверл. Наконечники сверл ломаются, как правило, в результате слишком сильного нажатия на инструмент в начале сверления. Ступенчатое сверло с его жестко фиксированным наконечником в этом случае теряет всю свою ценность. Сломанное центровое сверло у ступенчатых сверл Alfra легко можно заменить на новое. Цена в этом случае более чем себя оправдывает;
- в каждой ступени в зависимости от ее диаметра предусмотрен соответствующий затыловочный шлиф;
- каждая ступень затыловывается по оси шлифовальным кругом;
- диаметры всех ступеней нанесены на инструмент методом лазерной гравировки.
Преимущества многоступенчатых сверл со спиральным пазом и 3-мя режущими кромками:
- паз для более легкого удаления стружки;
- специальная геометрия спирального паза - вокруг сверла - способствует более легкому сверлению и долгому сроку службы сверла по сравнению с обычными сверлами с прямым пазом;
- спиральные стружечные канавки гарантируют полную равномерность процесса сверления и высокую режущую способность.
Совет: срок службы инструмента можно значительно увеличить, используя спрей или карандаш для смазки и охлаждения металла.
Преимущества твердого покрытия TiAlN:
- подходит для использования при работе с очень твердыми металлами;
- позволяет обеспечить долгий срок службы инструмента при большом объеме работы и самых высоких скоростях;
- очень высокая микротвердость HV 0,05 равна 3200, т.о. сине-черное твердое покрытие более чем на 20% прочнее обычного золотисто-желтого TIN покрытия (нитрид титана);
- макс. температура при работе - 800°С.
Наименование | Изображение | O хвостовика, мм | Арт. № | ||||||||||
АМS Сверла предназначены для общего машиностроения, для сверления круглых отверстий в металле толщиной до 4 мм. Сверла можно использовать в ручных перфораторах. 3 стружечные канавки, спиральный нарез, заменяемое центровое сверло, покрытие TiAlN Ступени O 9,0-12,0-15,0-18,0-21,0-24,0-27,0-30,0-33,0-36,0 мм (Ступень "40" для снятия облоя") |
| 10,0 | 08080 | ||||||||||
АМS - покрытие TiAlN 3 стружечные канавки, спиральный нарез, заменяемое центровое сверло, покрытие TiAlN Ступени O 9,0-12,0-15,0-18,0-21,0-24,0-27,0-30,0-33,0-36,0 мм (Ступень "40" для снятия облоя") |
| 10,0
| 08081
| ||||||||||
АМ 1 Ступени O 25,0-28,0-31,0-34,0-37,0-40,0-43,0-46,0-49,0-52,0-55,0-58,0 мм
|
| 12,0 | 08002 | ||||||||||
PVD Сверла предназначены для электротехнической промышленности, для сверления проходных отверстий под винт в бронированных трубах, отверстий для PG Ступени O PG 7,0 - PG 9,0 - PG 11,0 - PG 13,0 - PG 16,0 - PG 21,0 - 33,0 - PG 29,0 - 40,0 мм |
| 10,0 | 08003 | ||||||||||
PVD с напылением нитрида титана (TiN)
|
| 10,0
| 08004
| ||||||||||
PVK Сверла аналогичны PVD, но для отверстий под резьбу PG для бронированных труб Ступени O PG 7,0-9,0-11,0-13,0-16,0-21,0 мм
|
| 10,0 | 08005 | ||||||||||
SVB Черновое сверло для листовых пробивных штампов Ступени O 8,5-11,5-12,5-16,5-21,0 мм
|
| 10,0 | 08016 | ||||||||||
DKI-VA 4 стружечные канавки, заменяемое центровое сверло HSS-Co 5, для нержавеющей стали толщиной до 3 мм Отверстие под резьбу и сквозное отверстие М10-М40 Ступени O 10,5-12,5-14,5-16,5-18,5-20,5-23,5-25,5-32,5-38,5-40,5 мм
|
| 10,0 | 08032 | ||||||||||
DKS 32 3 стружечные канавки, спиральная нарезка, заменяемое центровое сверло Сквозные отверстия O 12,5-16,5-20,5-25,5-32,5 мм Отверстия под резьбу O 10,5-14,5-18,5-23,5-М12-М16-М20-М25-М32 мм. |
| 12,0 | 08082 | ||||||||||
DKS 32 - покрытие TiAlN 3 стружечные канавки, спиральная нарезка, заменяемое центровое сверло Сквозные отверстия O 12,5-16,5-20,5-25,5-32,5 мм Отверстия под резьбу O 10,5-14,5-18,5-23,5-М12-М16-М20-М25-М32 мм |
| 12,0 | 08083 | ||||||||||
DKS 40 3 стружечные канавки, спиральная нарезка, заменяемое центровое сверло, для метрических отверстий согласно EN Отверстие под резьбу и сквозное отверстие М10-М40 Ступени O 10,5-12,5-14,5-16,5-18,5-20,5-25,5-32,5-38,5-40,5 мм |
| 10,0 | 08084 | ||||||||||
DKS 40 - покрытие TiAlN 3 стружечные канавки, спиральная нарезка, заменяемое центровое сверло, для метрических отверстий согласно EN 50262 Отверстие под резьбу и сквозное отверстие М10-М40 Ступени O 10,5-12,5-14,5-16,5-18,5-20,5-23,5-25,5-32,5-38,5-40,5 мм |
| 10,0 | 08085 | ||||||||||
Запасное корончатое сверло Подходит для АМS-PVD-PVK-DKI-DKS |
| 08007 | |||||||||||
Запасное корончатое сверло TiAlN Подходит для АМS-PVD-PVK-DKI-DKS |
| 08008 | |||||||||||
Стандартная конструкция с 2-я выемками для стружки, спиральная нарезка | |||||||||||||
АМ-12, диапазон отверстий 4,0-12,0 мм х 1 мм | 6,0 | 08070 | |||||||||||
| АМ-20, диапазон отверстий 4,0-20,0 мм х 2 мм | 9,0 | 08071 | |||||||||||
| АМ-30, диапазон отверстий 6,0-30,0 мм х 2 мм | | 10,0 | 08072 | ||||||||||
Набор в пластиковом кейсе Комплект поставки: 1 х тип АМ-12/АМ-20/АМ-30 |
|
| 08073 | ||||||||||
| Высокоэффективный карандаш для смазки |
| 09011 | |||||||||||
