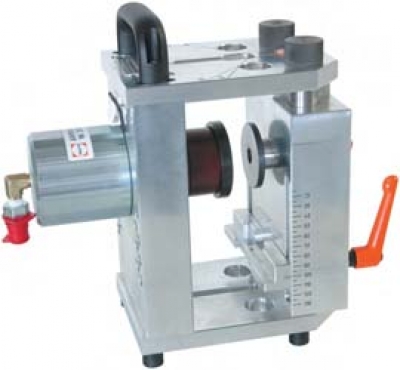

ВS 160 МАШИНА ДЛЯ ГИБКИ И ПЕРФОРАЦИИ ТОКОПРОВОДЯЩИХ ШИН Alfra

ВS 160 МАШИНА ДЛЯ ГИБКИ И ПЕРФОРАЦИИ ТОКОПРОВОДЯЩИХ ШИН Alfra


Данное устройство предназначено для гибки и перфорации токоведущих шин шириной до 160 мм и толщиной до 12 мм, диаметр отверстий 6,6-21,5 мм.

Состоит из опорной рамы, изготовленной из специального алюминия, и гидравлического цилиндра мощность 600 бар.

С помощью гибочных матриц радиусом 11 и 5 мм и регулировки высоты можно гнуть токопроводящие шины до угла в 90°.

Угол сгибания можно наблюдать в специальных отверстиях на верхней части инструмента.

Устройство обеспечивает быструю смену гибочных и перфорационных инструментов.





Технические характеристики
Гибка
Максимальный размер шин (ширина х толщина):

160,0х12,0 мм

Угол гибки:

до 92°

Минимальное плечо гибки (внутреннее измерение):50,0 мм
Минимальная U-гибка (внутреннее измерение):160,0 мм
Минимальная Z-гибка (зависит от толщины материала):55,0 мм
Перфорация
Круглые отверстия:6,6-21,5 мм
Овальные отверстия:21,0 мм
Максимальная толщина материала:12,0 мм
Максимальная ширина материала:160,0 мм по центральной оси
Размеры (ДхШхВ):390х150х330 мм
Вес:20 кг





В качестве привода мы рекомендуем :

  • Электрогидравлический насос АНР 03-01 Арт. № 03853
  • Электрогидравлический насос DSP 120 Арт. № 02027
  • Пневмогидравлический насос LHP 700 Арт. № 02140
  • Эконом-вариант: двухступенчатый ножной гидравлический насос АЕР-1 Арт. № 02020





Наименование

Арт. №

Базовое устройство BS 160 "Комби" в комплекте с гибочной матрицей и пуансоном (R=11 мм) для шин 9-12 мм (без привода и инструментов для перфорации)

03258

Гибочный пуансон R=5 мм для шин 3-8 мм

03259





Комплектующие для машины для гибки и перфорации токопроводящих шин BS 160 Комби

Пуансоны



o, мм

Сбрасыватель и пластина

Метрическое резьбовое соединение

Толщина материала, мм

Арт. №

6,6

х

6,0

5

03204

9,0

х

8,0

6

03205

9,5

х

8,0

6

03206

11,0

х

10,0

12

03207

11,5

х

10,0

12

03208

13,5

х

12,0

12

03209

14,0

х

12,0

12

03210

17,5

0

16,0

12

03211

18,0

0

16,0

12

03212

21,0

0

20,0

12

03213

21,5

0

20,0

12

03214



х - с неопреновым сбрасывателем и нажимной пластиной

0 - с неопреновым сбрасывателем без нажимной пластины



Матрицы



Матрицы -S-

Матрицы -L-

Макс. толщина меди

Арт. №

Макс. толщина меди

Арт. №

6,6

5

03215

6,6

5

03230

9,0

5

03216

9,0

6

03231

9,5

5

03217

9,5

6

03232

11,0

5

03218

11,0

12

03233

11,5

5

03219

11,5

12

03234

13,5

5

03220

13,5

12

03235

14,0

5

03221

14,0

12

03236

17,5

5

03222

17,5

12

03237

18,0

5

03223

18,0

12

03238

21,0

5

03224

21,0

12

03239

21,5

5

03225

21,5

12

03240





Пуансоны и матрицы для овальных отверстий, макс. o=21 мм





Арт. №

Толщина материала до 5 мм

03226

Толщина материала до 12 мм

03241

Дополнительная информация

  • Производитель: Alfra
